Масляные трансформаторы напряжения – это электротехнические устройства, предназначенные для преобразования уровня напряжения в сетях переменного тока с использованием трансформаторного масла в качестве изоляционной и охлаждающей среды.
Благодаря сочетанию высокой электрической прочности масла и эффективного отвода тепла такие трансформаторы широко применяются в энергетике и промышленности.
В отличие от сухих исполнений, где изоляция строится на воздухе, эпоксидных компаундах или литых материалах, масляные конструкции рассчитаны на повышенные мощности и длительную непрерывную работу. Это делает их востребованными там, где важны надежность, ремонтопригодность и устойчивость к перегрузкам.
Что такое масляный трансформатор напряжения
Трансформатор напряжения – это измерительный или силовой трансформатор, который изменяет (понижает или повышает) напряжение за счет электромагнитной индукции и обеспечивает заданные параметры на вторичной обмотке. В масляном исполнении активная часть (сердечник и обмотки) размещается в баке, заполненном трансформаторным маслом.
Роль масла в конструкции
Трансформаторное масло выполняет сразу несколько функций:
- Изоляция – повышает электрическую прочность межвитковой и межобмоточной изоляции, снижая вероятность пробоя.
- Охлаждение – отводит тепло от обмоток к стенкам бака и радиаторам, улучшая тепловой режим.
- Защита – уменьшает воздействие влаги и кислорода на изоляционные материалы, замедляя старение.
Качество масла напрямую влияет на ресурс: важны его диэлектрическая прочность, влагосодержание, газонасыщенность и степень окисления, поэтому в эксплуатации применяются периодические проверки и регламентные испытания.

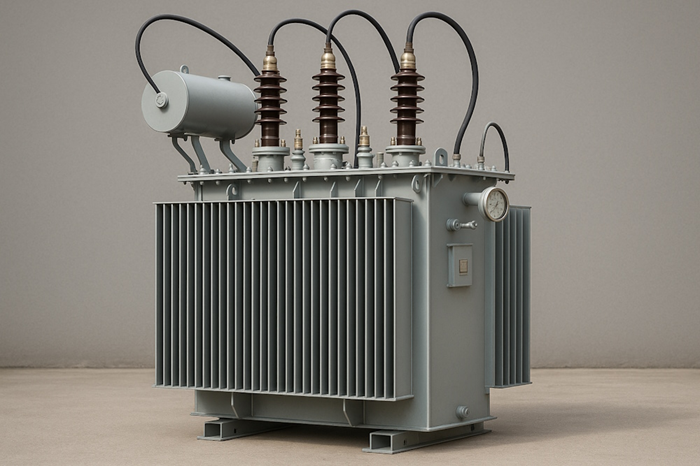

Основные узлы и элементы
- Магнитопровод – формирует магнитный поток и обеспечивает эффективную передачу энергии между обмотками.
- Обмотки – первичная и вторичная (иногда несколько вторичных), рассчитанные на заданные классы напряжения и точности.
- Бак – герметичный или с расширителем; содержит масло и защищает внутренние элементы.
- Вводы – обеспечивают безопасное подключение к внешним цепям и выдерживают рабочие/импульсные напряжения.
- Охладители – радиаторы или ребристые поверхности для отвода тепла.
- Защита – газовое реле (в некоторых конструкциях), предохранительные устройства давления, сигнализация уровня/температуры масла.
Заключение
Практическая ценность таких трансформаторов определяется сочетанием надежности, точности (в пределах выбранного класса) и пригодности для работы в сетях высокого и сверхвысокого напряжения. При правильном подборе исполнения и соблюдении требований к монтажу, испытаниям и обслуживанию они обеспечивают стабильные вторичные сигналы и предсказуемое поведение системы защиты и автоматики в нормальных и аварийных режимах.
Итоги по назначению и применению
- Назначение: преобразование напряжения до значений, удобных для измерения и защиты, с обеспечением изоляции вторичных цепей.
- Применение: подстанции и распределительные устройства (ОРУ/ЗРУ), присоединения линий, трансформаторов и шин, схемы учета электроэнергии, релейная защита и автоматика, телемеханика и диагностика.
- Выбор и эксплуатация: определяются классом точности, номинальными параметрами, уровнем изоляции, климатическим исполнением, условиями установки и требованиями безопасности.
- Ключевое условие надежности: контроль состояния изоляции и масла, корректная вторичная коммутация и соблюдение регламентов испытаний.
